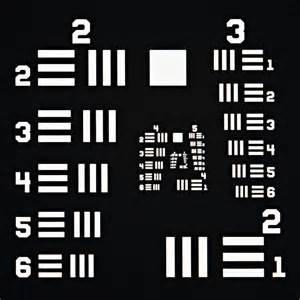

美国空军1951年分辨力测试图一直是世界上检测垂直与水平分辨力的通用标准，是符合MIL-STD-150A标准的分辨力测试图案，由美国空军于1951年创建。1951 USAF分辨力测试图目前仍广泛地应用于测试光学成像系统（如显微镜和相机）的分辨能力。这种图案包括几组由三条短线构成组合，短线的尺寸从大到小。成像系统无法辩明的最大短线组为其分辨能力极限。
通常MIL-STD-150A格式包括几层，最大图案构成第一层，位于外围。更小层图案形状不变，从外围向中心逐步缩小。每一层两组，每组包含6个图元，以数字1至6编号。在同一层中，奇数组从右上角开始，其图元从上至下按1至6排列。偶数组的第一个图元在该层的右下角，其余图元在左侧从上至下按2至6排列。分辨力计算式为：分辨力(line-pairs/mm)=2(组序数+((图元序数-1)/6))。
|
货号 |
产品名称 |
规格 |
|
R70 |
USAF Test Chart，Group 0-7（正片），element 6,大小50×50mm |
个 |
|
R71 |
USAF Test Chart，Group-2-7（正片），element 6，75×75mm |
个 |
|
R75P |
USAF Test Chart，Group0-9（正片），element 3，50×50mm |
个 |
|
R75N |
USAF Test Chart，Group0-9（负片），element 3，50×50mm |
个 |
|
PS75P |
USAF Test Chart，Group2-9（正片），element 3，76×25mm |
个 |
|
PS75N |
USAF Test Chart，Group2-9（负片），element 3，76×25mm |
个 |
